蝶形弁

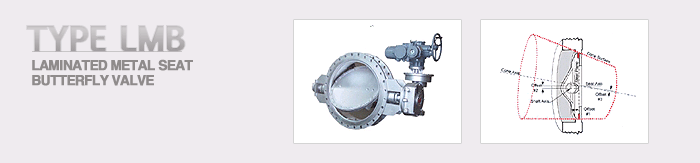

Type LMBは高温・高圧で完全な機密維持を目的として開発され、３重偏心構造及びラミネートメタルシートの適用により運転性と耐久性に優れた性能を発揮します。

適用分野としてガス、海水、水、スチームラインに適用する場合最高の性能を発揮し、電動、油圧、空圧、手動式及びユーザーの要望に応じた特殊製作も可能です。

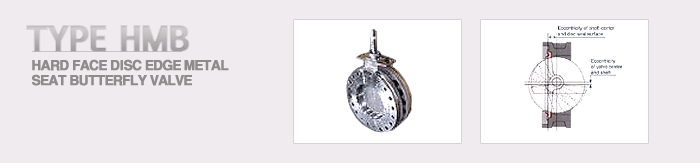

Type HMBは極限の運転環境においてmixed gas with dust、waste gas、and sludge lineに適用する場合最適な性能を発揮します。On-OFF及びControl typeと、ユーザーの要望に応じた製作も可能です。３重偏心構造とディスクシートにステライト溶接及び特殊物質のコーティングを施して耐久性及びleakage classを高めたバルブです。

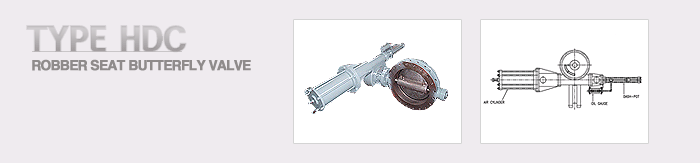

速くて頻繁に行われる動作でも完全なシーリングが求められる設備に使用するために考案されたバルブで、作動原理は次の通りです。まずAIRシリンダーに空気が供給されると、バルブディスクが速やかに動作し、反対に装着された油圧シリンダーが衝撃を吸収します。このとき、バルブディスクの作動速度は油圧シリンダーに付いたSPEED CONTROLバルブのハンドルを時計回りに回すと速くなり、反時計回りに回すと遅くなります。安全のために油圧シリンダーにオイル状態を確認できるオイルゲージが付けられ、また、シリンダーのピストンロードの状態を点検できる「INSPECTION COVER」、ディスクの動作をスムーズにするためのベアリングが付けられています。
